Notions sur les séparateurs de batteries

 - Le rôle d'un séparateur de batteries est de permettre la charge simultanée et automatique de deux réserves de batteries complètement indépendante l'une de l'autre.
- Le principe de fonctionnement d'un séparateur de batteries est le suivant:
Le séparateur se branche en parallèle sur les 2 réserves de batteries. Cette mise en parallèle est commandé par un relais actionné par un circuit électronique qui mesure les tensions (voltage) aux bornes des 2 réserves de batteries.
Lorsque le voltage de l’une ou l’autre des réserves de batteries se trouve entre 12.4 V et 12.9, le relais du séparateur garde déconnecté la liaison de mise en parallèle des 2 réserves de batteries (les gardant donc indépendantes). Lorsqu'une charge (alternateur, chargeur, panneau solaire, éolienne etc...) est appliqué sur l'une des deux réserves, la voltage va augmenter, dés que la valeur de tension va passer à 13,2V, le relais du séparateur va connecter la mise en parallèle des deux réserves de batteries et par le fait même les charger simultanément. Dés que la charge appliquée sera enlevée, le voltage va de nouveau redescendre à 12.9V ou moins, le relais va de nouveau déconnecter la liaison de mise en parallèle des 2 réserves de batteries et donc les rendre de nouveau  indépendantes.
Par ce principe, il n'y a pas de perte de voltage (dues aux diodes d'un isolateur de batteries). Cet appareil travaille correctement avec les régulateurs (internes) automatiques des alternateurs. Il peut être utilisé par toutes les sources de charge (alternateur, solaire, éolienne, chargeur et autres).
Il y a cependant une condition incontournable dans l'utilisation d'un séparateur de batterie, il faut que les 2 réserves de batteries soient parfaitement identiques tant niveau de la capacité (connecter par exemple des groupes 27 ensembles, mais pas un groupe 27 avec un groupe 31) ceci afin de conserver une charge équilibrée et complète de toutes les batteries composant les 2 réserves.

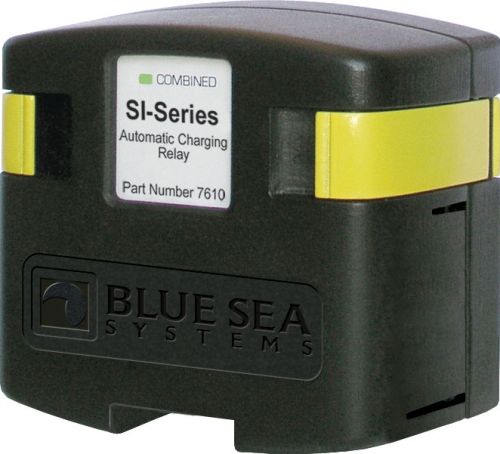

Les séparateurs de batteries
